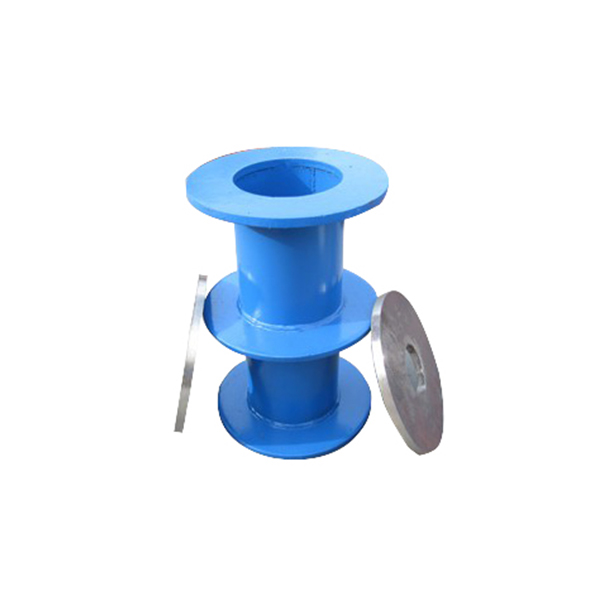

產品介紹
產品用途
適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，對于地震設防要求的地區，如采用鋼性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接，B型剛性防水套管適用于球墨鑄鐵管和鑄鐵管。
1、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。
4、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
5、防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，應比翼環直徑（ D4 ）大 200mm 。
6、剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。
技術參數
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
b |
k |
重量 |
DN |
D1 |
D2 |
D3 |
D4 |
δ |
b |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
10.06 |
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.09 |
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
|
450 |
480 |
500 |
530 |
650 |
10 |
14 |
10 |
37.85 |
|
|
|
|
|
|
|
|
|
